愛車のギアをリバースに入れた瞬間、いつも画面に表示されていたはずのアシスト線が消えていたり、画面が真っ暗のまま映らなかったりして焦った経験はないでしょうか。特にトヨタ車ユーザーの間では、車検やバッテリー交換をきっかけに「バックガイドモニターのガイド線が出ない」「ステアリングを切っても予想進路線が連動しない」というトラブルの相談が多く寄せられます。

故障を疑ってディーラーへ駆け込む前に知っておきたいのが、簡単な初期設定やリセット作業で直るケースが非常に多いという事実です。本記事では、トヨタのバックガイドモニターでトラブルが起きる根本的な原因から、ステアリング舵角センサーの初期化手順、各ガイド線の正しい見方、後付けや修理にかかる費用相場まで分かりやすく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ガイド線が消える主な原因は、バッテリー脱着や電圧低下に伴う「ステアリング舵角センサー」の学習値リセットにある。
• 要点2：ハンドルを左右いっぱいに回すだけの「初期化手順」を行えば、ディーラーに持ち込まず数分でセルフ復旧が可能。
• 要点3：カメラ本体の故障修理やトヨタ純正ナビへの後付け費用は、工賃込みで約2万〜5万円前後が実勢相場となる。

【緊急対処】ガイド線が出ない・画面が真っ暗？主な原因と即効チェック法

バックカメラの映像やアシスト機能に不具合が起きた場合、症状によって原因の切り分けが可能です。焦らずに以下のパターンを確認してみましょう。

最も多い「映像は映るがガイド線だけが出ない」というトラブルは、直前にバッテリー交換やバッテリー上がりを経験した車両で頻発します。トヨタ車のナビゲーションシステムは、ステアリングの切れ角を検知する舵角センサーと連動して予測進路線を描画していますが、電源が遮断されると舵角の基準位置データが初期化され、安全確保のために一時的にガイド線の表示を停止する仕様になっているためです。

一方、「ギアをバックに入れても画面が真っ暗で映らない」「ナビ画面から切り替わらない」という場合は、以下のようなハードウェア・電気系統のトラブルが考えられます。

・バック信号（リバース信号）の接触不良：シフトレバーの位置を検知するスイッチや配線の緩み。
・カメラ本体の故障や浸水：経年劣化や洗車時の高圧水流によるカメラユニット内部の基板破損。
・リアゲート開閉時の配線断線：ハッチバック車やミニバンで起こりやすいヒンジ部分のハーネス疲労断線。
・ナビ側の入力端子抜け：振動によるコネクタの脱落。

まずはナビの画面設定メニューでバックカメラ機能が「OFF」になっていないかを確認し、設定に問題がなければ次に紹介するリセット手順を試してください。

自分で直せる！ステアリング舵角センサー初期化と設定リセット手順

バッテリー交換後にガイド線が消えてしまった場合、特別な工具を使わずに運転席の操作だけで復旧させることができます。いわゆるステアリング舵角センサーの初期化（キャリブレーション）と呼ばれる作業です。

車種やナビの世代（T-Connectナビ、ディスプレイオーディオ、クラリオン・デンソーテン製ディーラーオプションナビなど）によって細かな表示は異なりますが、トヨタ車の基本手順は共通しています。

【舵角センサーの初期化・リセット手順】

ステップ1：平坦で安全な場所に車を止め、シフトを「P（パーキング）」に入れます。
ステップ2：エンジンを始動（ハイブリッド車やEVはシステムを起動して「READY」表示を点灯）させます。
ステップ3：ハンドルを右方向へ止まるまでいっぱいに回し、その位置で約2〜3秒間キープします。
ステップ4：続けてハンドルを反対の左方向へ止まるまでいっぱいに回し、同様に約2〜3秒間キープします。
ステップ5：ハンドルを中央（タイヤがまっすぐ向く位置）に戻します。
ステップ6：ブレーキを踏みながらシフトを「R（リバース）」に入れ、画面上にガイド線が再表示されるか確認します。

一部の純正ナビでは、画面上に「ステアリングを右いっぱいに切ってください」といったガイダンスが表示される場合もあります。その際は画面の案内に従って操作するだけで設定完了となります。

赤・黄・緑のガイド線は何を表す？正しい見方とズレ調整のポイント

トヨタのバックガイドモニターに表示される色とりどりのラインには、安全な駐車をサポートするための明確な距離・進路基準が定められています。線の意味を正しく理解しておくことで、車庫入れの精度が格段に向上します。

・赤色の水平線（約0.5m）：車両の後端（リアバンパー）から約50cmの位置を示します。この線が障害物や車止めに重なったら、それ以上後退してはいけない限界ラインです。
・黄色の水平線（約1.0m / 約2.0m）：赤色の上にある黄色い線は、後方約1mおよび約2mの距離目安です。荷物の積み下ろしスペースを確保したい場合の目安として重宝します。
・緑色の縦線（車幅延長線）：車両の車幅よりも左右に約20cm前後のゆとりを持たせた進路目安線です。駐車枠に対して車体が平行に入っているかを確認する際に役立ちます。
・黄色の湾曲する線（予想進路線）：ステアリングを切った角度に応じてリアルタイムに曲がる線で、そのまま後退した場合にタイヤや車体が通る軌跡を示します。

もし「車体を真っ直ぐ止めているのに画面のガイド線が斜めにズレている」と感じる場合は、カメラの取り付け角度が物理的に歪んでいるか、ナビのサービスモード（ダイアグ設定）内にあるカメラ位置補正値が狂っている可能性があります。無理に力任せでカメラを触ると防水パッキンを傷める恐れがあるため、補正作業はディーラーやカー用品店へ相談するのが安全です。

パノラミックビューモニターとの違いは？特徴・使い勝手を徹底比較

トヨタ車の購入や装備選びの際によく比較されるのが、標準的な「バックガイドモニター」と上位オプションの「パノラミックビューモニター（PVM）」です。両者の違いを整理しました。

バックガイドモニターは、車両後方に設置された1台の広角カメラを使用し、ステアリング舵角に連動した進路予測を表示するシステムです。シンプルな構造のため故障リスクが低く、ナビ画面への表示切り替えも極めてスムーズな点がメリットです。

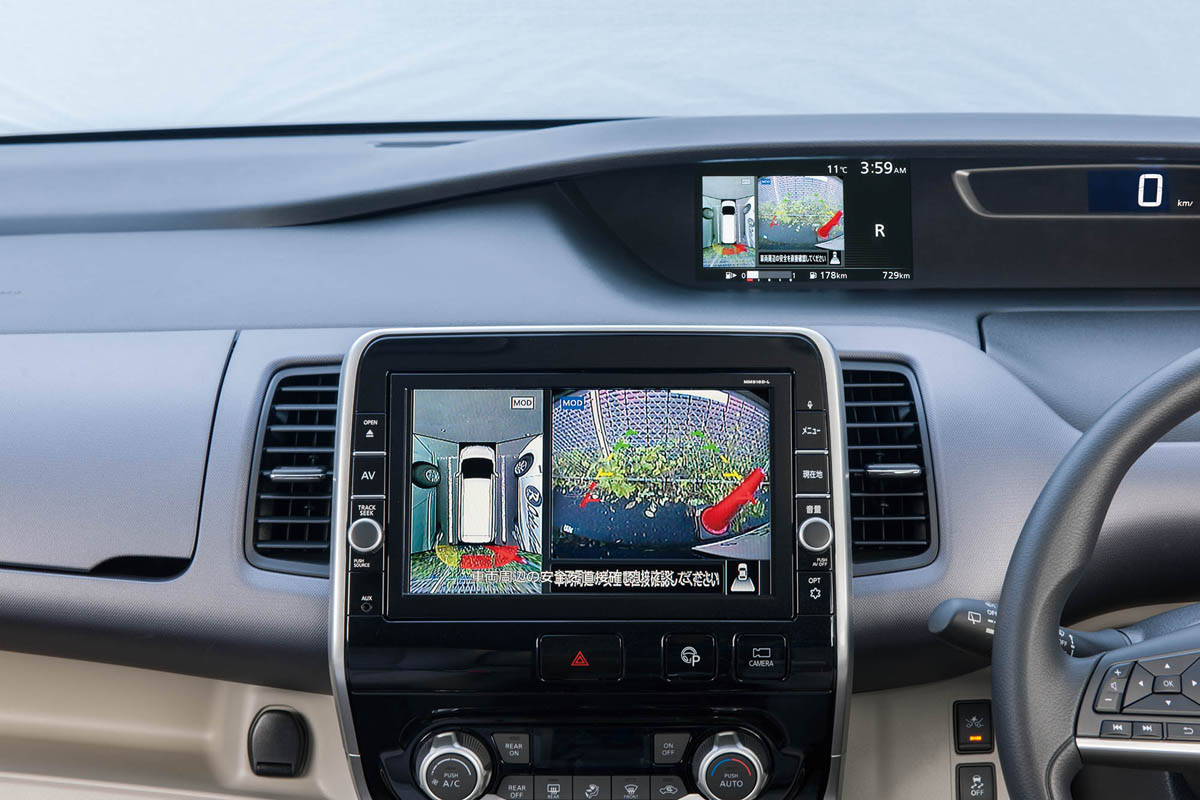

これに対し、パノラミックビューモニターは車両の前後左右に備えられた合計4基のカメラ映像を合成し、車を真上から見下ろしたようなトップビュー映像をリアルタイムで生成します。駐車枠の白線との位置関係が一目で把握できるほか、フロント側や側面の死角にいる歩行者・障害物を検知して警告する機能（シースルービュー等）も備わっています。

運転に慣れており後方確認のアシストだけで十分な方にはバックガイドモニターで必要十分ですが、狭い路地でのすれ違いやすれすれの幅寄せに不安があるドライバーにはパノラミックビューモニターが心強い味方となります。

後付け費用と故障時の修理相場｜ディーラー純正品の実勢価格を検証

「中古車にバックカメラが付いていなかった」「カメラが壊れて修理したい」という場合にかかる費用相場をまとめました。

【トヨタ純正・ディーラーオプションの後付け費用】
トヨタ純正ナビがすでに装着されている車両に、ディーラーオプションのナビ連動バックカメラを追加する場合の総額は、約30,000円〜55,000円（工賃・配線部材込み）が目安です。純正品ならではのフィッティングの美しさと、ステアリング連動機能の信頼性が最大の強みです。

社外品カメラ（パナソニック、アルパイン、パイオニア等）と純正ナビ変換アダプタを組み合わせる場合は、本体と部材代で約15,000円〜25,000円、取付工賃が約15,000円〜20,000円となり、合計約30,000円〜45,000円で導入可能です。

【故障時の修理・交換費用相場】
・レンズの白濁や浸水によるカメラ単体交換：約25,000円〜45,000円
・断線した配線の引き直し・カプラー補修：約15,000円〜30,000円
・ナビゲーション本体の映像入力基板修理：約35,000円〜60,000円以上

保証期間内であれば無償修理の対象となるケースもあるため、まずは新車保証（特別保証5年または10万km）や販売店の保証規約を確認してみましょう。

実際の使い勝手はどう？オーナーの声とネット上のリアルな評判

トヨタのバックガイドモニターを日常的に使用しているドライバーの口コミやネット上の反響を検証すると、完成度の高さに対する評価と実用面での注意点が浮かび上がってきます。

【高評価のポイント】
「黄色のアシスト線がステアリングの動きにぴったり追従するので、大型ミニバンでも一発で枠の真ん中に駐車できる」「夜間でもノイズが少なく、街灯の少ない暗い駐車場でも歩行者や輪留めがはっきり視認できる」といった、舵角連動の正確さとカメラの基本性能に対する信頼感が目立ちます。

【注意点・不満の声】
一方で、「雨の日になると水滴がレンズに付着して視界が歪む」「広角レンズ特有の魚眼効果で、画面上で遠く見えても実際は壁が間近に迫っていることがある」という意見も散見されます。

モニターの映像だけに頼り切る「画面凝視バック」は事故のもとです。バックガイドモニターはあくまでサポートツールとして活用し、最後はサイドミラーや目視による直接確認を徹底することが安全運転の鉄則です。

【トヨタ バックガイドモニター】に関するよくある質問（FAQ）

Q1：バッテリー交換をしていないのに、走行中に突然ガイド線が消えることはありますか？
A1：バッテリーの極端な電圧低下（寿命末期）や、ステアリング裏の舵角センサー自体の接触不良、ヒューズの接触状態によって稀に学習値がリセットされることがあります。ハンドル左右全切りの初期化を試しても頻繁に消える場合は、バッテリーの健全度チェックおよび電装系の点検をディーラーで受けてください。

Q2：社外ナビにトヨタ純正のバックカメラをそのまま接続できますか？
A2：市販されている「リアカメラ接続アダプター（データシステム製など）」を使用すれば接続可能です。ただし、製品の組み合わせによっては固定ガイド線のみの表示となり、ステアリング連動の予測進路線が機能しない場合がありますので、事前の適合確認が必須です。

Q3：雨の日の水滴で見えにくくなるのを防ぐ対策はありますか？
A3：カメラレンズ専用の超撥水コーティング剤（スプレータイプ等）を塗布するのが効果的です。水滴がレンズ表面に球状に残らず弾き飛ばされるため、雨天時でもクリアな後方視界を保ちやすくなります。

まとめ：システムの仕組みを理解してトラブルにも落ち着いて対処を

ギアをバックに入れた際のガイド線消失やモニターの不具合は、一見すると大きな故障のように思えますが、その多くは舵角センサーの初期化操作ひとつで解決できます。仕組みを知っておくだけで、無駄な修理費用の出費やディーラーへの駆け込みにかかる時間を省くことが可能です。

先進的な安全装備が進化を続ける現代の自動車において、バックカメラは日々の安心を支える不可欠なインターフェースです。各ガイド線の正確な距離感覚を身につけ、適切なメンテナンスと目視確認を組み合わせながら、安全で快適なカーライフをお過ごしください。 （出典: トヨタ バック ガイド モニター（Yahoo!ニュース））
